Cara Crimping Kabel UTP ke RJ-45 (Straight dan Cross)



Gambar 404 Crimping Kabel UTP ke RJ-45

Cara Crimping Kabel UTP ke RJ-45 (Straight dan Cross)

Setelah mengetahui Berbagai Kabel Jaringan Komputer Lan, kita akan melakukan crimping terhadap kabel UTP menggunakan konektor RJ-45 agar bisa digunakan untuk menghubungkan hardware komputer.

Nah, sebelum kita mulai, bahan-bahan yang harus dipersiapkan adalah kabel UTP, Konektor RJ-45, dan Tang crimping dan kalo lebih bagus kalo kamu ada LAN Tester untuk menguji kabel, jika tidak, masih bisa menggunakan cara lain untuk menguji nya..

Tang Crimping

Kabel UTP

LAN Tester

RJ-45

Kabel UTP terdiri dari 2 jenis, yaitu Straight dan Cross, kabel straight digunakan untuk menghubungkan dua buah hardware yang berbeda seperti menghubungkan PC ke Switch/Hub, dan kabel Cross digunakan untuk menghubungkan dua buah hardware yang sama seperti dari PC ke PC, Laptop ke Laptop.

Cara Crimping Kabel UTP ke RJ-45

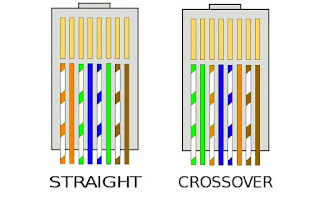

Untuk membuat kabel Straight, susunan warna yang digunakan adalah :

Sususan warna pada ujung 1 =

Putih Orange,
Orange,

Putih Hijau,

Biru,

Putih Biru,
Hijau,
Putih Coklat,
Coklat

Sususan warna pada ujing 2 sama dengan ujung 1.

Untuk membuat kabel Cross, susunan warna yang digunakan adalah :

Susunan warna pada ujung 1 =

Putih Orange,

Orange,

Putih Hijau,

Biru,

Putih Biru,

Hijau,

Putih Coklat,

Coklat

Susunan warna pada ujung 2 yaitu =

Putih Hijau,

Hijau,

Putih Orange,

Biru,

Putih Biru,

Orange,

Putih Coklat,

Coklat

LANGKAH LANGKAH CRIMPING KABEL STRAIGHT DAN CROSS.

Cara Crimping Kabel UTP ke RJ-45

1. Kupas kulit kabel selebar 2 cm.
2. Susun rapi delapan kabel yang terdapat didalam sesuai dengan gambar dan penjelasan diatas.
3. Luruskan kabel yang masih kusut.
4. Ratakan ujung kabel dengan memotong nya menggunakan tang crimping.
5. Setelah yakin urutan warna benar dan ujung kabel sudah rata, masukan kabel kedalam konektor RJ-45 , pastikan ujung kabel menyentuh ujung RJ-45, dan jepitlah menggunakan Tang Crimping.
6. Setelah menyelesaikan kedua ujung kabel, uji menggunakan LAN tester, jika semua lampu menyala, berarti kabel tersebut telah di crimping dengan benar dan bisa digunakan
