1. Pengertian Flip Flop
Flip-flop adalah suatu rangkaian elektronika yang memiliki dua kondisi stabil dan dapat digunakan untuk menyimpan informasi.
Flip Flop merupakan pengaplikasian gerbang logika yang bersifat Multivibrator Bistabil.
Dikatakan Multibrator Bistabil karena kedua tingkat tegangan keluaran pada Multivibrator tersebut adalah stabil dan hanya akan mengubah situasi tingkat tegangan keluarannya saat dipicu (trigger).
Flip-flop mempunyai dua Output (Keluaran) yang salah satu outputnya merupakan komplemen Output yang lain.
Flip-flop Elektronik yang pertama kali ditemukan oleh dua orang ahli fisika Inggris William Eccles and F. W. Jordan pada tahun 1918 ini merupakan dasar dari penyimpan data memory pada komputer maupun Smartphone.
Flip-flop juga dapat digunakan sebagai penghitung detak dan sebagai penyinkronsasian input sinyal waktu variabel untuk beberapa sinyal waktu referensi.
2. Jenis-jenis Flip-flop
Rangkaian Flip-flop pada umumnya dapat dibagi menjadi beberapa jenis, yaitu S-R Flip-flop, D Flip-flop, T Flip-flop dan JK Flip-flop. Berikut dibawah ini adalah penjelasan singkatnya.
2.1 S-R Flip-flop
S-R adalah singkatan dari “Set” dan “Reset”. Sesuai dengan namanya, S-R Flip-flop ini terdiri dari dua masukan (INPUT) yaitu S dan R. S-R Flip-flop ini juga terdapat dua Keluaran (OUTPUT) yaitu Q dan Q’.
Rangkaian S-R Flip-flop ini umumnya terbuat dari 2 gerbang logika NOR ataupun 2 gerbang logika NAND. Ada juga S-R Flip-flop yang terbuat dari gabungan 2 gerbang Logika NOR dan NAND.
Berikut ini adalah diagram logika NOR Gate S-R Flip-flop, NAND Gate S-R Flip-Flop dan Clocked S-R Flip-flop (gabungan gerbang logika NOR dan NAND).
2.2 D Flip-flop
D Flip-flop pada dasarnya merupakan modifikasi dari S-R Flip-flip yaitu dengan menambahkan gerbang logika NOT (Inverter) dari Input S ke Input R. Berbeda dengan S-R Flip-flop, D Flip-flop hanya mempunyai satu Input yaitu Input atau Masukan D. Berikut ini diagram logika D Flip-flop.
2.3 J-K Flip Flop

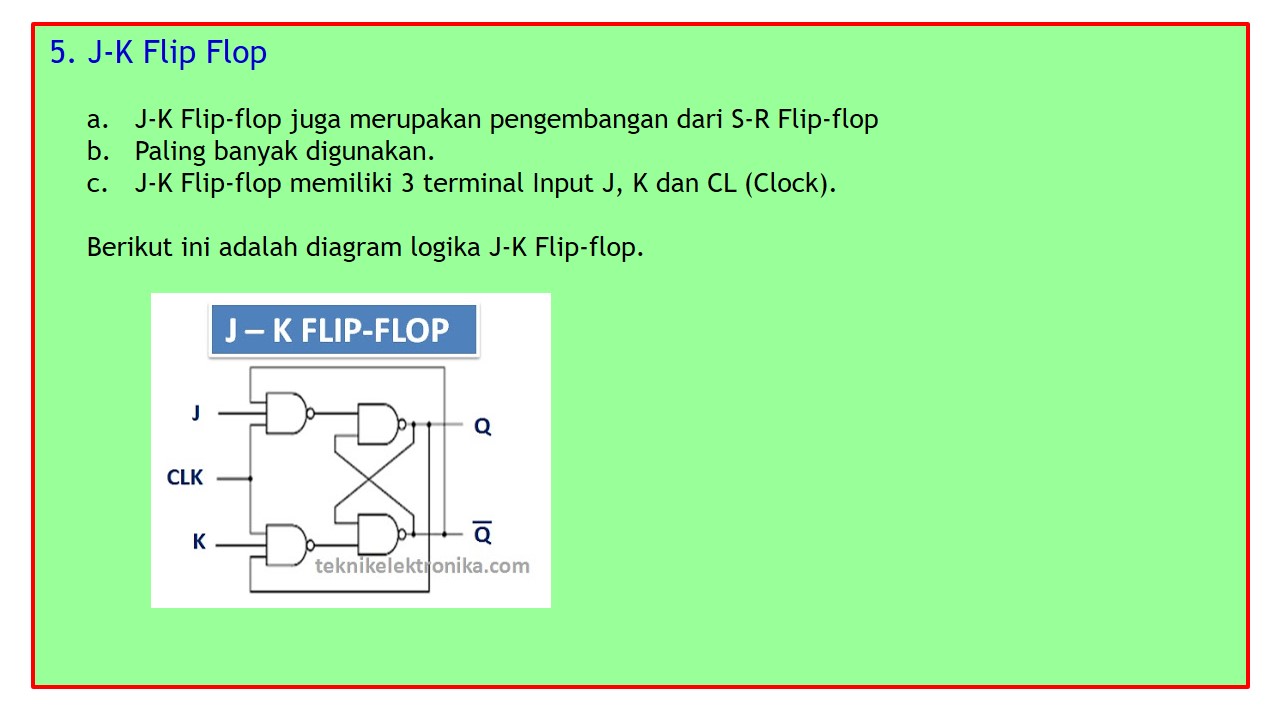

J-K Flip-flop juga merupakan pengembangan dari S-R Flip-flop dan paling banyak digunakan. J-K Flip-flop memiliki 3 terminal Input J, K dan CL (Clock). Berikut ini adalah diagram logika J-K Flip-flop.
2.4 T Flip-flip
T Flip-flop merupakan bentuk sederhana dari J-K Flip-flop. Kedua Input J dan K dihubungkan sehingga sering disebut juga dengan Single J-K Flip-Flop. Berikut ini adalah diagram logika T flip-flop.
