Elektronika Dasar : Kelistrikan, Komponen Elektronika dan Skema Rangkaian Elektronika

Rangkaian elektronika dapat diartikan sebagai gabungan 2 atau lebih komponen elektronika baik komponen pasif maupun aktif yang membentuk suatu sistem atau fungsi pemroses sinyal sederhana maupun komplek.

Rangkaian elektronika dapat dibangun dengan atau tanpa sumber tegangan atau sumber arus untuk pengoperasiannya.

1. Resistor

Resistor atau hambatan adalah komponen Elektronika pasif yang berfungsi untuk menghambat dan mengatur arus listrik dalam suatu rangkaian Elektronika. Satuan Nilai Resistor atau Hambatan adalah Ohm (Ω).

Nilai Resistor biasanya diwakili dengan Kode angka ataupun Gelang Warna yang terdapat di badan Resistor.

Gambar 1. Gambar dan Simbol Resistor

(http://sman78-jkt.sch.id/sumberbelajar/bahanajar/)

2. Kapasitor (Capacitor)

Kapasitor atau Kondensator adalah komponen elektronika pasif yang dapat menyimpan energi atau muatan listrik dalam sementara waktu. Fungsi-fungsi Kapasitor diantaranya adalah dapat memilih gelombang radio pada rangkaian Tuner.

Gambar 2 Gambar dan Simbol Kapasitor

3. Induktor (Inductor)

Induktor atau coil (Kumparan) adalah komponen elektronika pasif yang berfungsi sebagai Pengatur Frekuensi, Filter dan juga sebagai alat kopel (Penyambung). Induktor banyak ditemukan pada peralatan atau rangkaian elektronika yang berkaitan dengan frekuensi seperti Tuner untuk pesawat Radio.

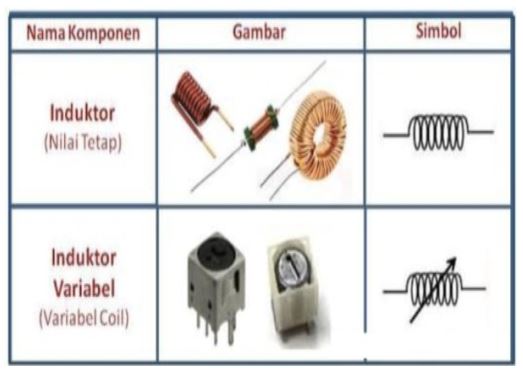

Gambar 3. Gambar dan Simbol Induktor

4. Dioda (Diode)

Diode adalah komponen elektronika aktif yang berfungsi untuk menghantarkan arus listrik ke satu arah dan menghambat arus listrik dari arah sebaliknya. Diode terdiri dari 2 Elektroda yaitu Anoda dan Katoda.

Gambar 4. Gambar dan Simbol Dioda

5. Transistor

Transistor merupakan komponen aktif yang memiliki banyak fungsi dan merupakan Komponen yang memegang peranan yang sangat penting dalam dunia elektronik modern ini.

Beberapa fungsi Transistor diantaranya adalah sebagai Penguat arus, sebagai Switch, Stabilitasi Tegangan, Modulasi Sinyal, Penyearah dan sebagainya.

Gambar 5 Gambar dan Simbol Transistor

6. IC (Integrated Circuit)

IC adalah komponen aktif yang terdiri dari gabungan ratusan bahkan jutaan Transistor, Resistor dan komponen lainnya yang diintegrasi menjadi sebuah rangkaian elektronika dalam sebuah kemasan kecil.

Gambar 6 Gambar dan Simbol IC
